|
|
调控阴离子集体运动实现固态卤化物电解质的超离子导电性 |
|
2024年9月23日,美国佐治亚理工学院陈海龙教授团队,田纳西橡树岭国家实验室刘珏博士团队,马里兰大学莫一飞教授团队合作在nature chemistry期刊上发表了一篇题为“tuning collective anion motion enables superionic conductivity in solid-state halide electrolytes”的研究成果。
该成果发现了在卤化物电解质li3ycl6结构中的超离子转变现象,并发现这一转变与阴离子晶格框架由“振动”到“呼吸”运动模式的转变高度相关。通过调控阴离子晶格“振动”-“呼吸”的转变温度,将li3ycl6结构的卤化物电解质的室温离子电导率提升了两个数量级。
论文通讯作者是刘珏博士、莫一飞教授和陈海龙教授,第一作者是刘湛韬博士。
近年来,以li3ycl6为代表的卤化物电解质由于其优越的电化学稳定性,逐渐受到关注。然而与硫化物电解质相比,li3ycl6显示出较高的离子扩散势垒和较低的室温离子电导率,限制了其在固态电池中的广泛应用。
在这项研究中,作者首先在比以前报道中更宽的温度范围内测量了li3ycl6的离子电导率,在其中观察到了超离子转变现象。在升温至130 °c以上时,li3ycl6的离子电导率活化能突然下降低至0.22 ev,其数值与从头计算分子动力学(aimd)模拟结果一致。如果在130 °c以下温度活化能保持不变,li3ycl6的室温离子电导率将达到29 ms/cm。由于在超离子转变温度下急剧升高的活化能,离子电导率随着温度降低而快速下降。为了探究li3ycl6中发生超离子转变的机制,作者通过原位x射线衍射、原位中子衍射针对li3ycl6在变温过程中的结构演化进行了深入分析,发现在发生超离子转变前后并没有发生明显的长程结构变化。该材料在高温下的超离子导电性由阴离子运动模式的变化引起。在低温条件下,li 的扩散路径主要局限在c轴方向上,阻碍了离子迁移。而当温度升高至130°c以上时,阴离子晶体框架运动由“振动”模式转变为“呼吸”模式,伴随着一部分ycl6六面体沿着c轴方向拉长,li 沿着ab平面扩散的瓶颈窗口突然增大,从而打开了li 在ab平面扩散的通道并使得晶体内的li 扩散路径从一维扩展为三维。这一转变极大地降低了扩散势垒,实现了li 的快速移动。

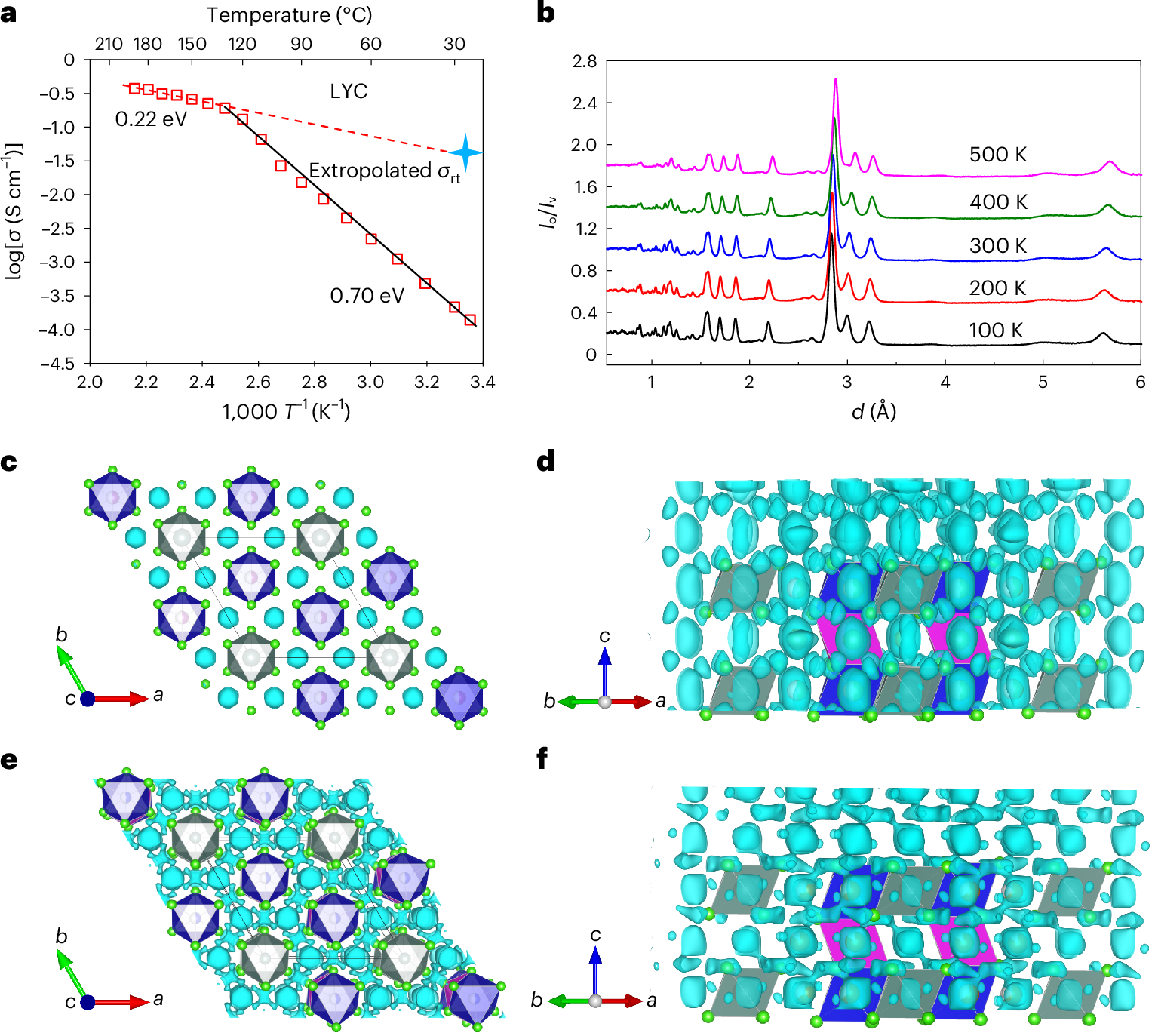

图1:li 在li3ycl6晶体中不同温度下的扩散路径。图片来源:nature chemistry
基于这一发现,作者首先合成了一系列卤素掺杂的材料li3yclxbr6−x,旨在通过引入br−替代部分cl−来促进材料中的阴离子在更低温度下发生“振动”向“呼吸”模式转变。这种替换降低了材料的超离子转变温度(tc),使其在室温下实现高导电性。在li3ycl6−xbrx中的最大br-掺杂量为x = 1.5,tc被降低至70°c,其室温下的离子导电率达到了6.1 ms/cm。

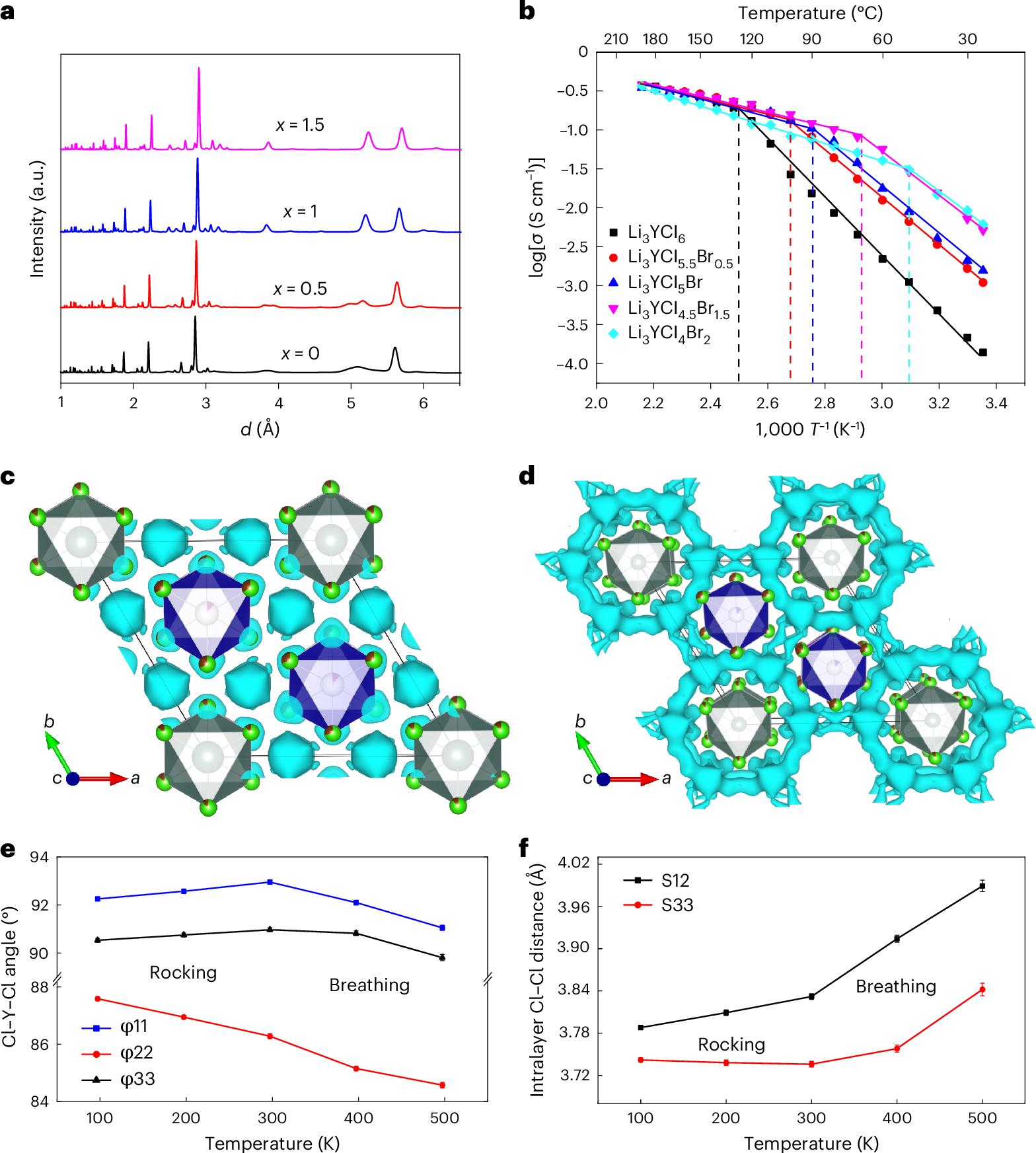

图2:通过br-掺杂激活li 在li3ycl6-xbrx晶体中沿着ab平面的扩散。图片来源:nature chemistry
为进一步提升br-在li3ycl6结构中的掺杂量从而进一步降低tc,作者选择使用有更大离子半径的gd3 (0.938 pm)来取代y3 (0.9 pm), 成功制备出li3ycl6结构的li3gdcl3br3,其tc则进一步降低至-10°c,室温导电率高达11 ms/cm。

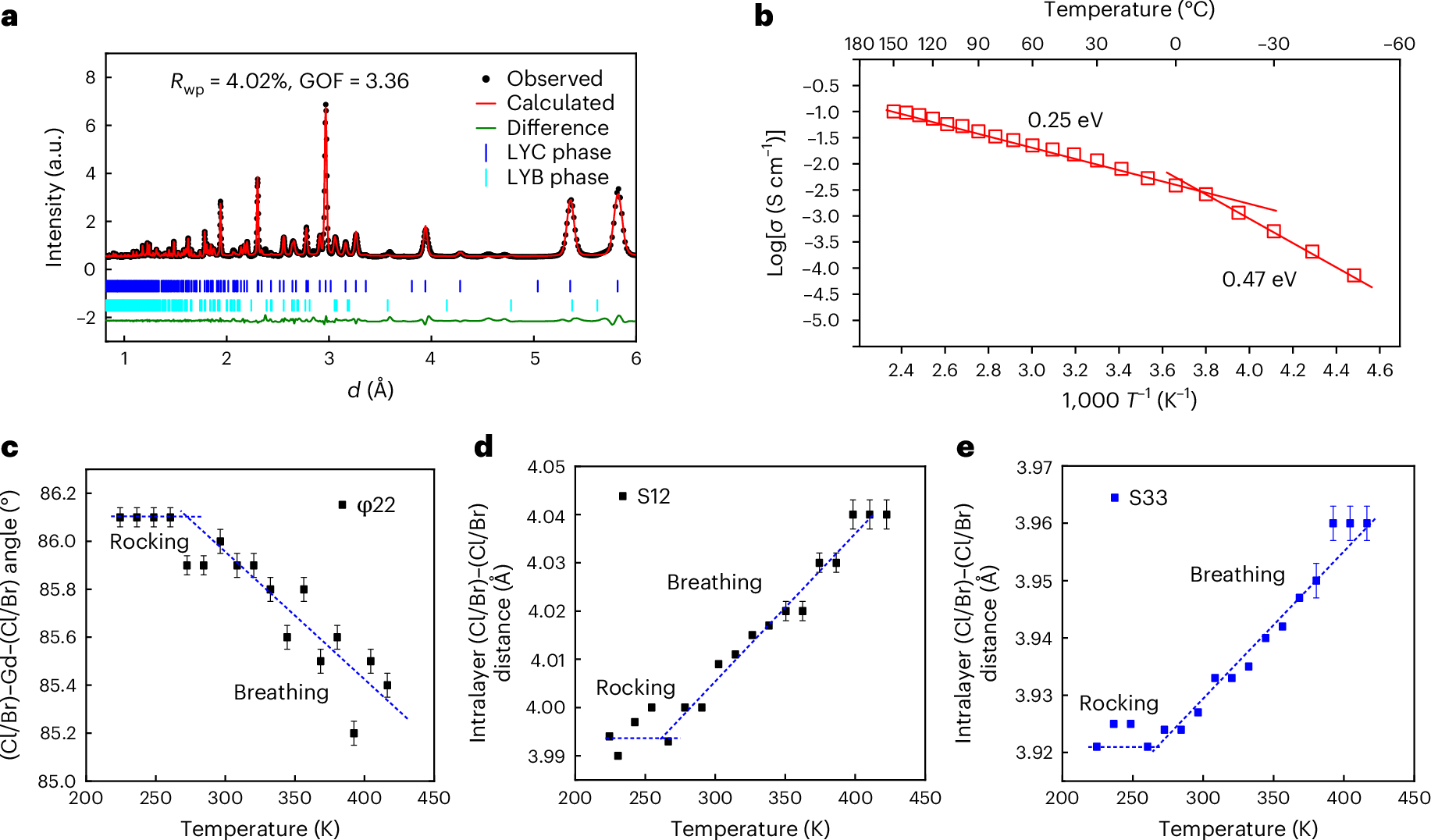

图3:li3gdcl3br3在不同温度下的阴离子运动模式变化。图片来源:nature chemistry
作者提出了一种调节阴离子运动模式的策略,用于调节固态电解质中li 扩散的行为。通过此策略,实现了在li3ycl6结构的卤化物电解质中离子电导率两个数量级的提升,为以后开发高离子电导率的固态电解质提供了一种新的设计思路。(来源:科学网)
相关论文信息:
