二维过渡金属硫族化合物因其能带具有多谷结构，赋予了电子谷自由度，因而成为研究多体相互作用的理想平台。作为退谷极化的主要机制，自由电子或束缚激子的谷间散射过程，对理解激发态电子-声子相互作用和谷电子器件的设计和实现都至关重要。目前，对谷间散射的理论和实验研究多基于热平衡态或准平衡态。而超短激光脉冲能够驱动晶格和电子远离平衡状态，体系的超快动力学过程和基本机制仍不明确。
最近，中国科学院物理研究所/北京凝聚态物理国家研究中心表面物理国家重点实验室sf10组博士生王晨宇、刘新豹、陈擎等在王亚娴副研究员、孟胜研究员的指导下，利用组内自主开发的非绝热含时密度泛函分子动力学方法和软件（tdap），研究了单层wse2中相干声子诱导的激发态电子k→q的谷间散射过程（图1），在飞秒时间尺度揭示了非平衡态电声耦合的规律。
图1. wse2中光激发电子谷间散射示意图，及k/q谷占据数的拉比振荡
研究表明，晶格沿布里渊区边界m点纵波声学声子[la(m)]的相干振荡，可以诱导占据在k谷的光激发电子转移到较低能级的q谷，散射过程时间尺度约为400fs，与实验结果相符。但与目前实验中观测到的电子占据数指数型衰减有明显不同的是，相干声子驱动的谷间散射呈现出“阶梯式”变化的新奇特征。一方面，谷间散射主要发生在相干声子振幅最小而晶格振动速度最大时；另一方面，电子在k谷散射至q谷后，观察到由q谷至k谷的逆散射，类似于周期场驱动下的拉比振荡过程（图1，2）。 这两个特征明显区别于热声子条件依从的费米黄金规则，阐明了非绝热效应的关键作用。这种非绝热电子-声子相互作用在二能级模型中得到了直接印证，即当原子接近平衡位置时，非绝热耦合矩阵元达到峰值，促进谷间的电子转移，进而诱导出阶梯式的散射过程（图3）。

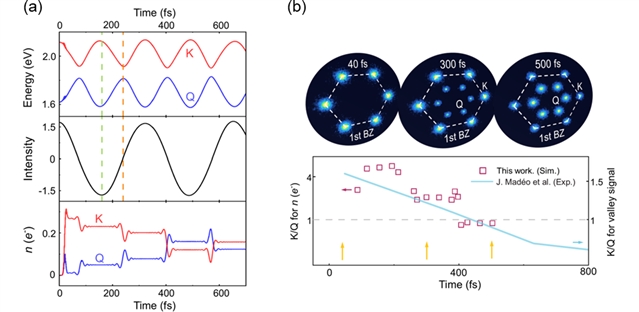

图2. (a) k/q谷瞬时能级(上)和la(m)声子的相干振动(中)。k/q谷上电子占据数的演化。(b) 上图：40，300，500fs下模拟k/q谷上的光发射信号。下图：实验[j. madeo et al. science 370, 1199 (2020)]及理论模拟中k谷与q谷电子信号比值随时间的演化。灰色虚线标定为k谷与q谷信号相当的临界时间。
图3. (a) 模型（红线）及tddft计算（黑线）中k/q谷瞬时能级的时间演化。(b) 模型计算出的q谷占据数及非绝热耦合矩阵元(nacme)（蓝色背景）的时间演化。
此外，作者探索了借助相干声子调制谷间散射的通用路径。首先，la(m)声子振幅增加有利于提高电子k→q的谷间散射速率；进一步的，借助超快激光脉冲结合声子间的非线性耦合，可以实现对短波la(m)声子振幅的有效操控（图4）。

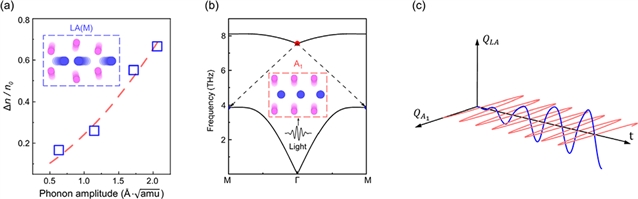

图4. (a) k谷至q谷散射速率随la(m)声子振幅的变化。(b) 长波a1声子与短波la(m)声子间的耦合示意图。(c) a1声子驱动下，la(m)声子的时间演化。
相关成果以“coherent-phonon-driven intervalley scattering and rabi oscillation in multivalley 2d materials”为题发表在phys. rev. lett. 131, 066401（2023）。该研究得到了科技部重点研发计划、国家自然科学基金委项目、中国科学院的资助。（来源：中国科学院物理研究所）
相关论文信息：
特别声明：本文转载仅仅是出于传播信息的需要，并不意味着代表本网站观点或证实其内容的真实性；如其他媒体、网站或个人从本网站转载使用，须保留本网站注明的“来源”，并自负米乐app官网下载的版权等法律责任；作者如果不希望被转载或者联系转载稿费等事宜，请与我们接洽。
