光驱振荡器实现超高功率输出，助力微型扑翼飞行器新突破 |
|
|
2024年10月24日，美国加州大学洛杉矶分校材料科学与工程系贺曦敏教授团队在nature materials期刊上发表了题为“antagonistic-contracting high-power photo-oscillators for multifunctional actuations”的最新成果。
研究团队提出了一种全新的光驱动振荡器材料设计，灵感来源于昆虫飞行肌肉的两组对抗性肌肉结构：背纵肌使翅膀向上运动，纵向肌肉使翅膀向下拍打。这两组肌肉交替收缩，帮助昆虫快速、高效地振翅飞行。相应的，团队提出了一种由两层光响应液晶弹性体（lce）与非活性弹性体（pdms）组成的三明治对抗结构振荡器设计方案，称为flaptor（flapping lce-and-pdms trilayer oscillatory robot）。
随着机器人技术的不断发展，软体驱动器在陆地、海洋及空中领域的高速运动需求日益增长。尤其是在微型飞行器等场景中，为了克服自重并实现起飞与悬停，驱动器的输出功率密度必须超过特定阈值。然而，现有的软体机器人大多依赖于复杂的控制系统，外接或负载电源，实现无线，自主的高功率运动仍面临挑战。而通过远程能量输入来驱动的刺激响应性聚合物，则为开发新一代自主调控机器人提供了新的材料设计思路。
生物系统中的心跳、振翅、生物钟等行为依靠内在负反馈机制实现，相类似的，光响应聚合物的自激振荡通过材料和光的动态反馈，可以实现无线自主的智能驱动。其创新点是：（1）这种振荡的周期运动仅需远程能量输入，不依赖于负载电池或者额外接入电源；（2）具有自我维持性，无须人工开-关干涉，并能持续产生周期性机械输出。然而，现有的光驱动振荡器在输出功率上远未达到理想水平，难以与昆虫飞行肌肉（>29w/kg），或现有同尺度其他机制的驱动器（压电和介电弹性体2-600w/kg）的性能相媲美。潜在的原因是振荡的激发与维持往往需要较低刚度的响应性材料，以便更容易实现过度弯曲并产生动态非平衡运动，但较软材料仅能激发较低的频率，对于产生高输出功率（需要高频率与高振幅）来说并不理想。
为了解决这一挑战，研究团队提出了一种全新的光驱动振荡器材料设计，灵感来源于昆虫飞行肌肉的两组对抗性肌肉结构：背纵肌使翅膀向上运动，纵向肌肉使翅膀向下拍打。这两组肌肉交替收缩，帮助昆虫快速、高效地振翅飞行。相应的，团队提出了一种由两层光响应液晶弹性体（lce）与非活性弹性体（pdms）组成的三明治对抗结构振荡器设计方案，称为flaptor（flapping lce-and-pdms trilayer oscillatory robot）。两片lce膜在恒定光照下进行对抗性运动，相互交替工作实现驱动器的周期往复振荡。这种自激振荡结构与单一材料设计不同，特意引入了一定比例的非活性材料，反常性地显著提高了输出功率密度，达到33w/kg，可与昆虫飞行肌肉的功率输出相媲美，相比于同材料的其他结构提升了275倍。该工作通过实验现象结合多物理场仿真，对其振荡的光热转换、热致形变场、传热、阻尼与几何参数多角度分析解释。此外，该结构对输出功率的提升可广泛适用于不同液晶弹性体和非活性弹性体的化学成分和合成过程。
flaptor不仅能够在广光谱，非偏振光条件下运行，还具备多功能可集成性，包括本体的感知驱动，与集成于振荡器中的压电/热电纳米发电机。基于该技术，flaptor能够实现多种形式的高速机器人运动，如扑翼帆船前行和陆地步行。最后，课题组对flaptor扑翼模式进行升力测试，其平均升力可达147μn，其推重比达到了0.32，标志着无线自主的可持续振动驱动器技术的突破。

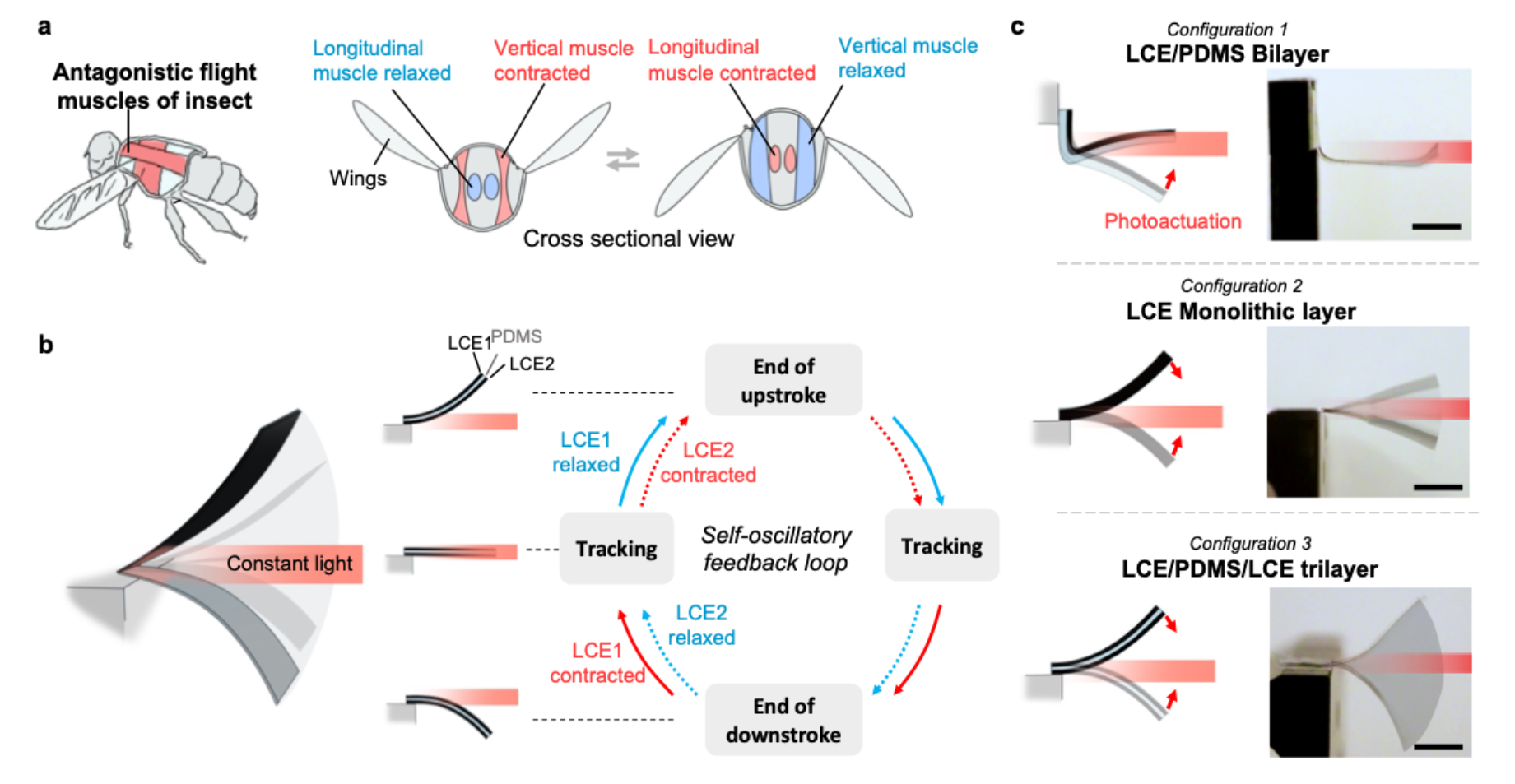

图1：flaptor的设计示意图。a）展示了昆虫振翅翅膀的两组对抗性肌肉运动机制。b）展示了flaptor的工作机制。两个光响应lce膜在恒定光照下进行对抗性驱动，实现自激振荡。c）比较了双层结构，单层组分结构，和三层flaptor结构的振荡情况。

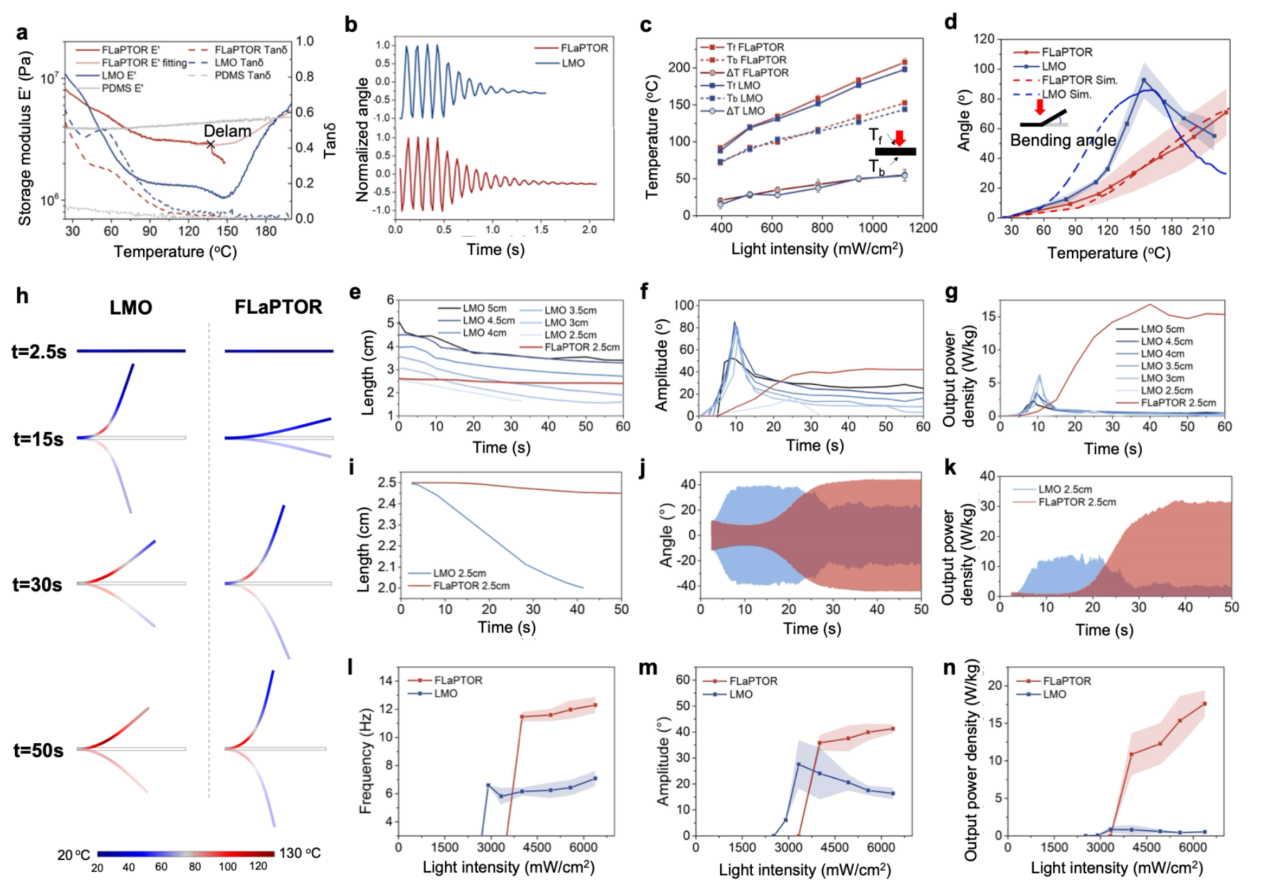

图2：flaptor 与单组分驱动结构lmo的性能比较和物理表征。a）材料dma表征；b）阻尼表征；c）不同光强下的温度表征。d）不同表面温度下lce的热致弯曲。e-k）实验与模拟的振荡性能，包括长度、振幅和输出功率密度。h）模拟的梁位移和温度场比较。l）频率、振幅和输出功率密度的测量结果。

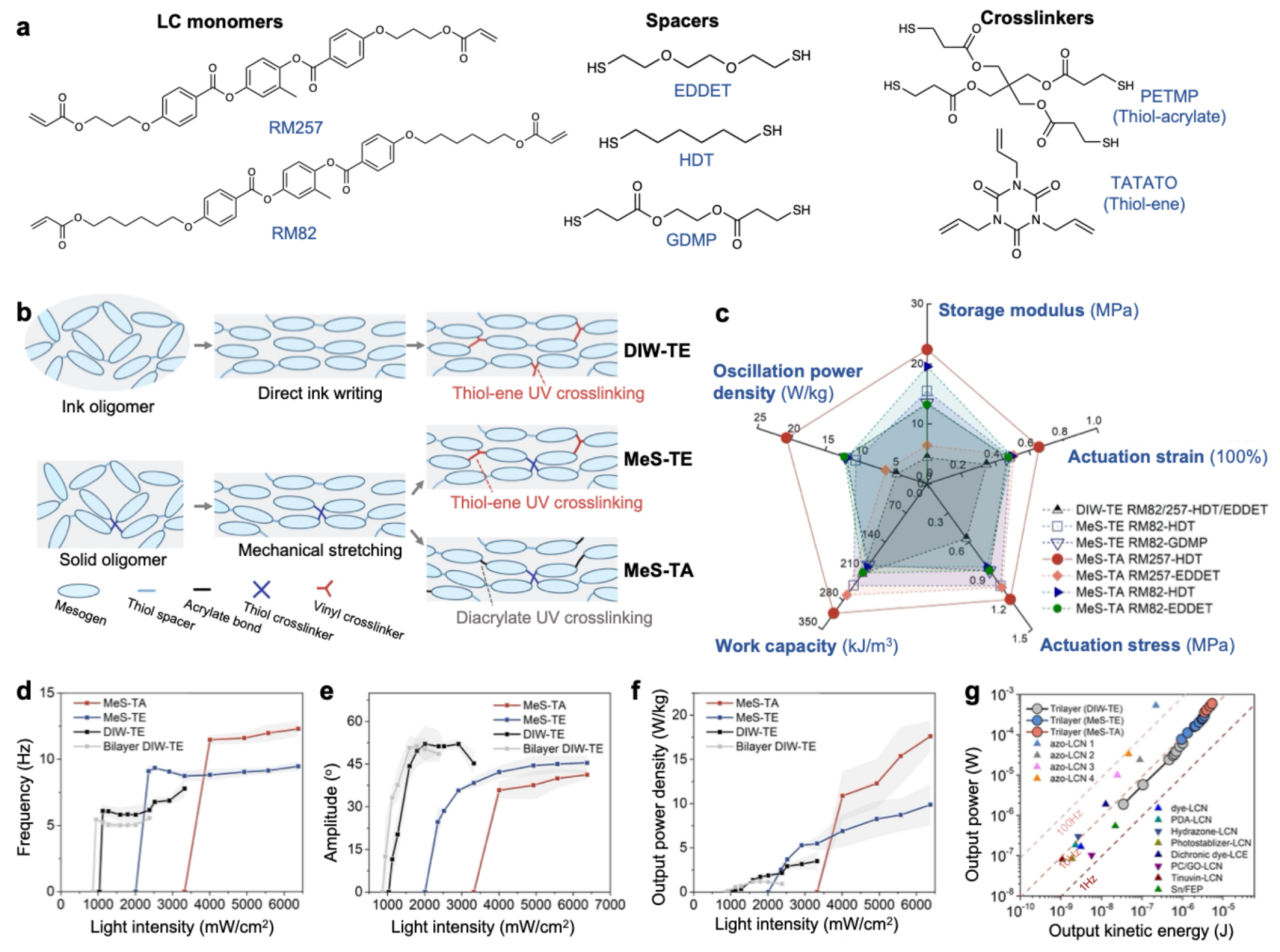

图3：flaptor的结构-性质-性能关系。a）lce的化学成分；b）不同lce的聚合方法示意。c）lce的驱动性能及其制成 flaptor后的振荡性能。d）频率，e）振幅和 f）振荡功率密度与光强的关系。g）输出功率与动能的关系图显示 flaptor 设计优于已报道的振荡器。

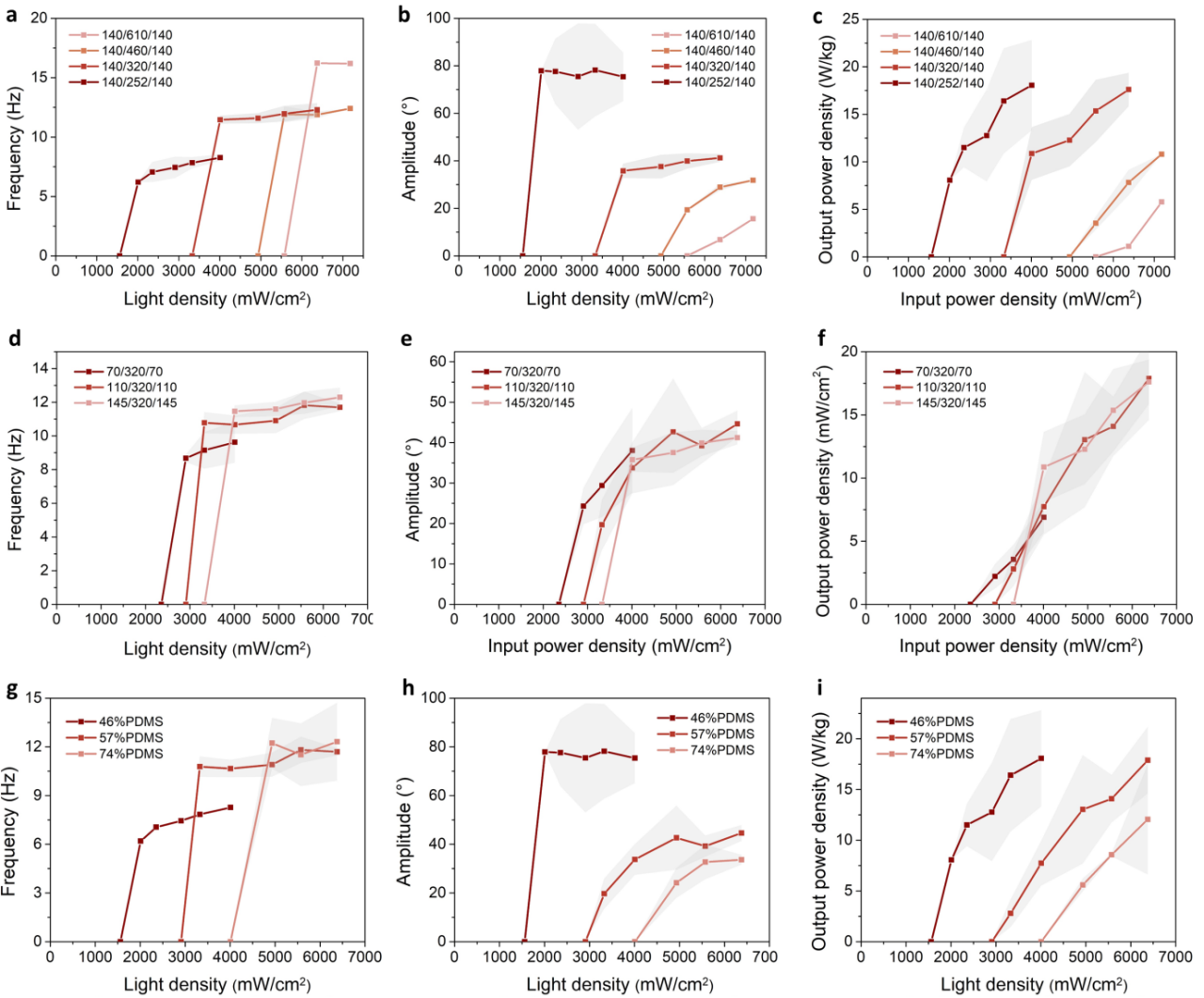

图4：几何结构对flaptor性能的影响。 (a, b, c) 展示了 pdms厚度对频率、振幅和输出功率密度的影响；(d, e, f) 展示了lce厚度的影响；(g, h, i) 展示了在总厚度固定为600μm 时，pdms/(pdms lce) 厚度比对频率、振幅和输出功率密度的影响。

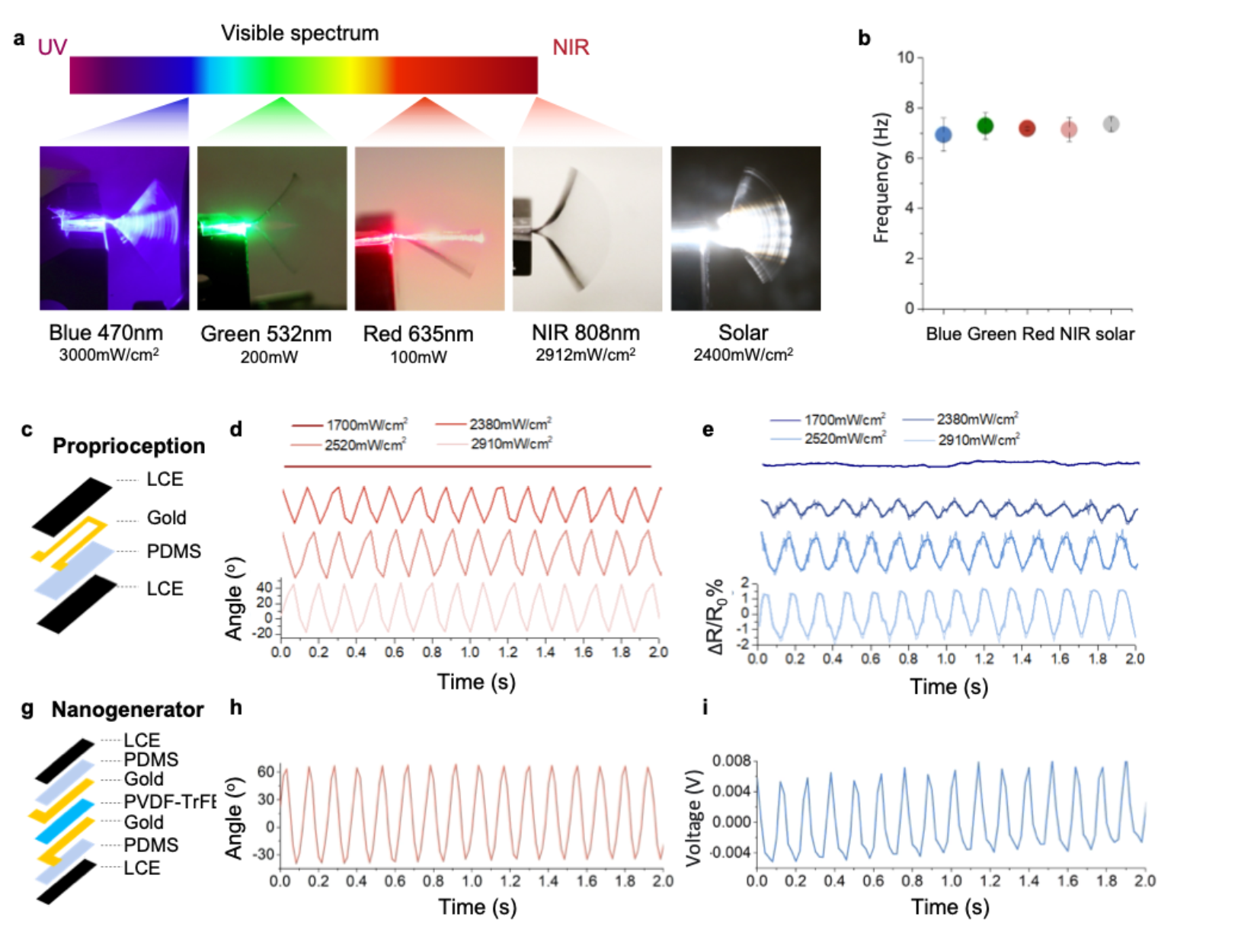

图5：flaptor的多功能性。(a）flaptor在广谱光照下的振荡；(b）不同波长光源照射下的振荡频率；(c-e）本体感知振荡器的示意，振荡角度变化和电阻响应； (g-i）集成于振荡器中的压电/热电纳米发电机示意，振荡角度变化和电压响应。

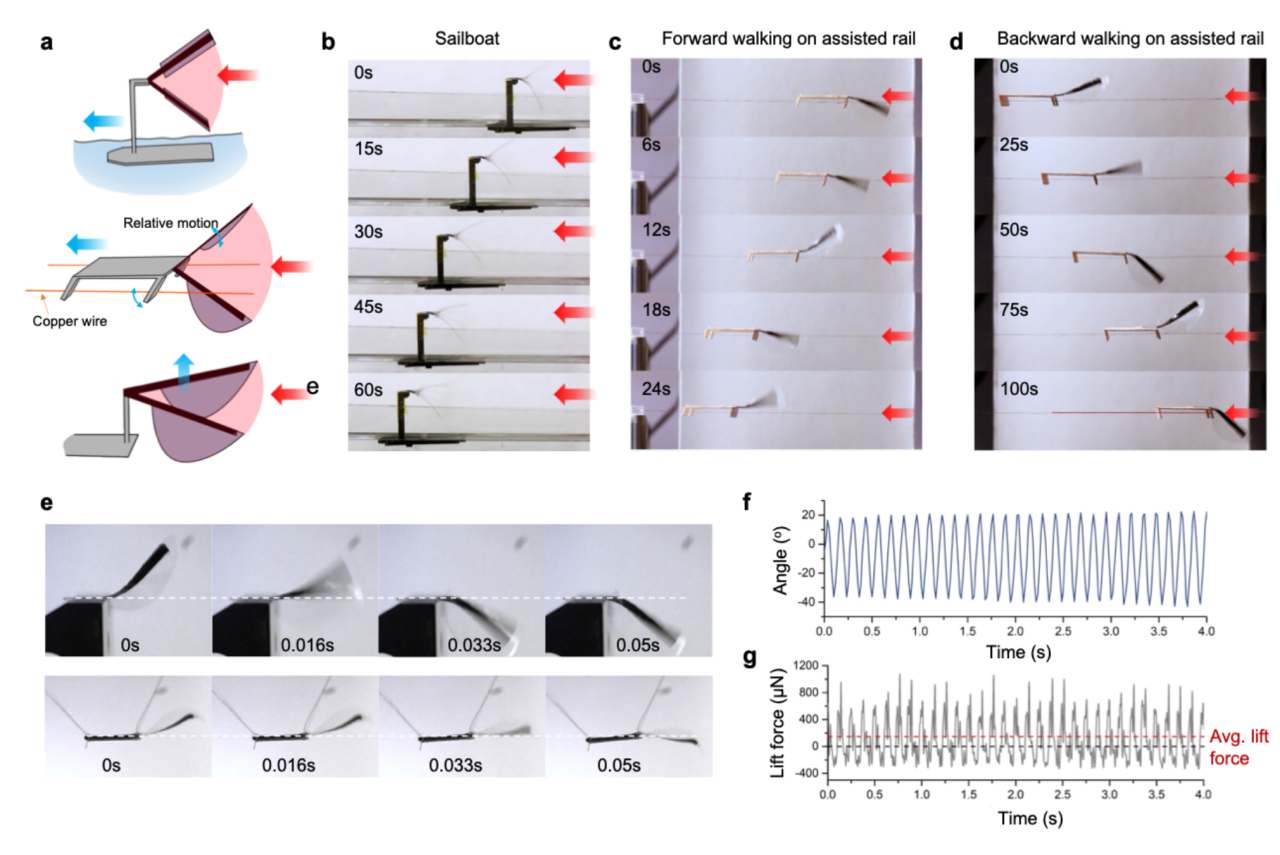

图6：flaptor扑翼振荡应用。(b）帆船运动的时间分辨快照；(c，d）基于 flaptor 扑翼的步行器向前和向后移动的快照；(e）扑翼驱动器在一个周期内的时间分辨快照，包括约束模式和半约束模式。(f）flaptor扑翼驱动器的角度变化。g）flaptor 扑翼驱动器产生的瞬时升力。
这一研究为开发具有高功率输出且多功能的微型扑翼飞行器奠定了重要基础，为未来机器人在多种环境中的应用提供了广阔前景。
该工作是团队近期关于光致刺激响应材料的进展之一。在过去几年中，团队进行了其他相关研究，包括仿生向光性驱动(nature nanotechnology, 2019, 14(11))，自传感驱动(science robotics, 2021, 6(53))，水凝胶光致振荡机器人(science robotics, 2019, 4(33)），及液晶弹性体光致振荡(science robotics, 2023, 8(77))等。此外，团队在水凝胶高力学性能方面也有相关进展：“盐析”效应(nature 590, 594 (2021)；adv. mater. 2021, 33, 2007829；npg asia materials, 14, 65 (2022)；iscience, 24, 9, 102989, 2021)）, 和共溶剂效应(adv. mater., 35(18), 2211673; adv. mater. 2021, 33, 2008235；adv. mater. 2021, 33, 2005906；ecomat. 2021; 3:e12085)。（来源：科学网）
